Dirección: Mansión del centro de la inversión, distrito de Pingshan, ciudad de Shenzhen
Requisitos: Cobertura de la señal del Amr (Amr: lectura de contador automática)

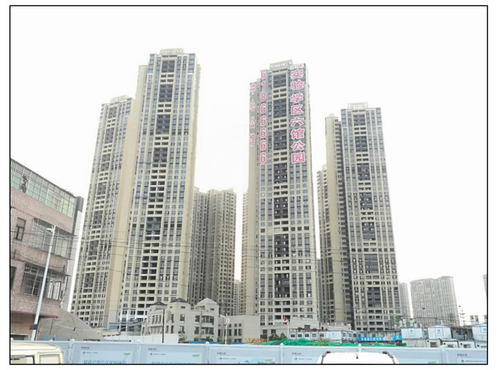

La mansión del centro de la inversión está situada en la calle de Pingshan, Shenzhen, y debe cerca de ser acabada. Los sistemas del equipo de poder fueron instalados en la segunda planta negativa de los cinco edificios. Puesto que el área es un edificio desarrollado recientemente, el equipo y las señales de los operadores de la señal no se han cubierto bien en el área, y no hay señal en el estacionamiento subterráneo.
Las cinco áreas en la segunda planta negativa son equipo de poder, y la comunicación de la lectura de contador utiliza los módulos de comunicación de China Mobile 4G, así que necesitamos cubrir las señales móviles 4G en las cinco áreas en la figura abajo.
1. encuesta sobre la señal
En el área del primera y las segundas plantas en la planta del edificio, las señales móviles 4G detectadas están todas en la banda 1900Mhz. La fuerza de la señal RSRP es alrededor -90, que puede resolver la fuerza de la adquisición de la fuente.
esquema 2.Device
1 dispositivo del、
Solamente 4G móvil es necesario, y la banda del 1900M puede cubrir la demanda. Por lo tanto, en este escenario del uso del cliente, se utiliza una sola banda móvil de 4G F, y el amplificador de la señal del 1900M puede ser aumentado. Esta vez, un dispositivo móvil de alta potencia 4G se utiliza, con un aumento de 80dB y una salida de poder de 27dBm.
construcción de cableado de 2、
Porque los cuartos del poder de los cinco edificios están en la segunda planta negativa, y la distancia entre cada edificio está muy lejos, utilizamos un dispositivo para transmitir la señal a cada uno por lo tanto, un dispositivo nos utilizamos debajo de cada edificio para empujar las antenas múltiples del techo en varios cuartos para la cobertura de la señal.
Hay 2-4 cuartos de la distribución de poder debajo de cada edificio, y los divisores y los acopladores usados en el centro son levemente diferentes. Pero sin importar el aumento o la disminución de 1-2 antenas del techo, la salida medida puede cubrir las necesidades de la cobertura.
3.Construction
50-12 el cable se utiliza como cable al aire libre, que se introduce del primer y de las terrazas de la segunda planta al cuarto negativo de la distribución de poder de la segunda planta a través del cuarto de la distribución bien. En la bandeja de cable del cuarto de la distribución de poder, 50-3 alimentadores, divisores del poder y acopladores se utilizan para hacer juego la antena del techo de cada sitio.
4.Testing
Después de que se termine la construcción, las señales móviles 4G de los cinco cuartos regionales de la distribución de poder han alcanzado rejilla completa, y la fuerza de señal es de alta calidad, entre -60dB a -77dB.
El valor de trabajo del equipo es también muy bueno, y está en la misma gama que el valor calculado por la evaluación.
Las pruebas de datos exactas fueron realizadas en 5 áreas del sitio, y el cuarto entero fue cubierto bien, y el cliente pasó la prueba de aceptación de la oficina de la electricidad el 13 de mayo.
Conclusión:
Para la cobertura de la señal del Amr en el estacionamiento subterráneo, requieren la frecuencia exacta y al operador de la señal antes del esquema. Es muy fácil solucionar y alcanzar el efecto midiendo la longitud y la pérdida de la línea de alimentador en la construcción y el esquema.
