Aumentador de presión de Micro Power con las redes completas en tienda de la calle
2021-04-12
Tiempo: Jul.27, 2019
Dirección: Club de Runyuwan, camino de Bagua segundo, distrito de Futian, ciudad de Shenzhen
Requisitos: Amplificación de la señal de la llamada y de datos de todo-redes.

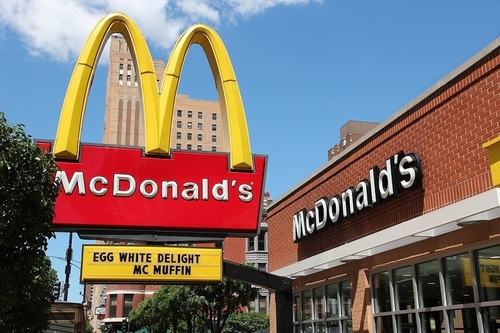

El club de Runyuwan está situado en el camino de Bagua segundo, distrito de Futian, Shenzhen. La tienda está cercana a la calle y al McDonalds. Como centro de negocios próspero y denso, es razonable decir que los tres operadores principales optimizarán seguramente las redes correspondientes de la cobertura de la señal. Ninguna materia la densidad de la estación base o de la fuerza de señal, debe ser un área de alta calidad.
¿Por qué hay una necesidad de todas las señales de Netcom (llamada de la tres-red + red de la tres-red) en una tan buena ubicación?
El club está situado en la segunda planta de la tienda, en el área interior del pasillo.
En el mostrador del club en la segunda planta, la gente sentiría una falta completa de señales. Si es China Mobile o China Unicom, la llamada y las señales de Internet son muy débiles, y mucho menos código del CR de la exploración pagar. Utilizan a los asistentes del mostrador a ser fuera de contacto cuando llegan el trabajo.
Por lo tanto, el club y los clientes están en una necesidad urgente indiscutible tres de la red 4G y de tres señales de llamada de la red, ninguna materia de pagar explorando código del CR en el mostrador o de entrar en contacto con en cada sitio en el club.
No hay red 4G en el cuarto, y los clientes están poco dispuestos ir al club para el ocio, éste son aún más terribles.
De la disposición podríamos ver que el área del club está alrededor de 400sqm, y los cuartos en el lado superior están haciendo frente a la calle, donde tiene una buena fuerza de señal. El área débil de la señal está en el área del mostrador y el área lateral más baja de la disposición.
1. Diseño del esquema
Selección de la banda de tres señales aumentadas Internet de las llamadas de la red y tres de la red 4G en la ciudad de Shenzhen:
La frecuencia de llamada común de las aplicaciones combinadas de la frecuencia de China G/M móvil 900Mhz, de China Telecom CDMA 800Mhz, de China Unicom WCDMA 2100MHz, y de 4G FDD-LTE 1800MHz de China Unicom y de las telecomunicaciones. Además, adoptamos el tipo señal de FDD de 4G pero no TDD para China Mobile, porque como está viniendo 5G, y China Mobile es el reajuste 1800MHz, FDD es más eficiente y eficaz.
construcción 2.Wiring
3.Testing
Después de enchufar, el trabajo del aumentador de presión estable y toda la frecuencia podían tener un de potencia de salida lleno.
800MHz: 65dB aumento de trabajo, de potencia de salida lleno de +17dBm
900MHz: 61dB aumento de trabajo, de potencia de salida lleno de +17dBm
1800MHz: 59dB aumento de trabajo, de potencia de salida lleno de +18dBm
2100MHz: 60dB aumento de trabajo, de potencia de salida lleno de +17dBm
Estas cuatro frecuencias están trabajando en la mejor condición.
La señal de llamada de China Mobile es DCS1800MHz, la fuerza de señal es la barra llena -60dBm con una calidad de llamada fluida y clara.
La señal de datos de China Mobile 4G es FDD-LTE 1800MHz, fuerza de señal es dBm completo de la barra -72. La observación de los vídeos en tiempo real en línea es muy lisa y de alta velocidad.
La señal de llamada de China Unicom es WCDMA2100MHz, la fuerza de señal es la barra llena -73dBm con una calidad de llamada fluida y clara.
La señal de datos de China Unicom 4G es FDD-LTE 2100MHz, fuerza de señal es la barra llena -74dBm con navegación por Internet de alta velocidad.
La señal de llamada de China Telecom es CDMA800MHz, la fuerza de señal es la barra llena -60dBm con una calidad de llamada fluida y clara.
La señal de datos de China Telecom 4G es FDD-LTE 1800MHz, fuerza de señal es la barra llena -87dBm con navegación por Internet de alta velocidad.
El diagrama en club, fuerza del punto de señal es excelente para China Mobile 4G 1800MHz y China Unicom 4G 2100MHz.
4.Summary
Como tienda del calle-revestimiento, con la división de cuartos y de la decoración, todavía lleva a un gran número de puntos ciegos de la señal. Especialmente los clientes necesitan permanecer de largo en el mostrador para hacer el pago con código del CR de la exploración. La llamada y la señal de datos fluidas y de alta velocidad son instalaciones esenciales de la decoración para los comerciantes. Aunque WIFI pueda compensar algunos de los requisitos funcionales, en el alto índice de penetración actual de la red 4G, la red 4G son un ambiente necesario de la señal en cualquier momento, dondequiera.
los comerciantes del Pequeño-área pueden utilizar el aumentador de presión de la patio-banda para alcanzar las funciones de tres llamadas de la red y redes de la tres-red, que es una solución económica y práctica para el mercado civil.
