Caso de la cobertura de la señal del aumentador de presión de la Todo-red de ocho bandas

2023-02-01
 Latest company case about Caso de la cobertura de la señal del aumentador de presión de la Todo-red de ocho bandas

Hora: 28 de diciembre de 2022
Dirección: Tomorrow club, ciudad de Jiangmen, provincia de Guangdong
Requisitos: Cobertura de señal de llamadas y datos de todas las redes

último caso de la compañía sobre Caso de la cobertura de la señal del aumentador de presión de la Todo-red de ocho bandas  0

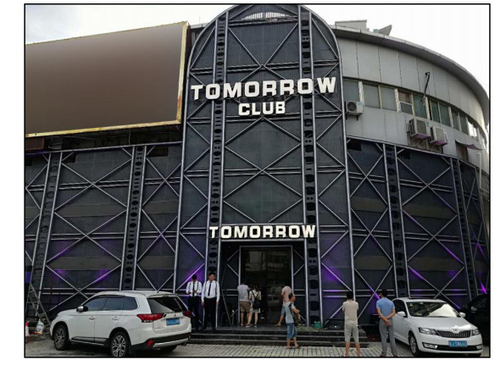

Tomorrow Club es un bar recién decorado.El bar está lujosamente decorado y las paredes exteriores están decoradas con placas de acero, lo que hace que las señales de teléfonos móviles dentro del bar, ya sean comunicaciones de China Mobile, China Unicom o China Telecom, las señales de llamadas e Internet son muy malas, incluso es un muy difícil de enviar o recibir mensajes para wechat.
último caso de la compañía sobre Caso de la cobertura de la señal del aumentador de presión de la Todo-red de ocho bandas  1
La reforma del bar está finalizada y la apertura es inminente.Es inminente solucionar el problema de la señal de telefonía móvil de tres redes dentro del bar.Debido a que el área interior de todo el vestíbulo del bar es de unos 500 metros cuadrados, se utilizan equipos de 8 bandas para los clientes y se promocionan dos antenas de techo como una solución de cobertura del vestíbulo.
último caso de la compañía sobre Caso de la cobertura de la señal del aumentador de presión de la Todo-red de ocho bandas  2
La ventaja de usar esta solución es: la llamada de baja frecuencia GSM900 y la llamada de alta frecuencia DCS1800 de China Mobile, la llamada CDMA800 de China Telecom y la llamada WCDMA2100 de China Unicom 3G se amplifican y cubren para resolver de manera efectiva las necesidades y los problemas de las llamadas de tres redes.

Al mismo tiempo, las señales de acceso a Internet 4G FDD-LTE1800M de China Unicom y China Telecom, así como las bandas de frecuencia D, E y F de Internet móvil 4G de China se bloquearon automáticamente, que se amplificaron de manera efectiva para resolver las necesidades y problemas de estas tres redes.

Además, la mayor ventaja de este amplificador de 8 bandas para todas las redes es que no importa cuándo el operador ajuste estas estaciones base, no afectará la experiencia de llamadas de tres redes y datos de tres redes del usuario, porque todas las bandas de frecuencia existentes están todos cubiertos.

El esquema diseñado se muestra en la siguiente figura,

último caso de la compañía sobre Caso de la cobertura de la señal del aumentador de presión de la Todo-red de ocho bandas  3
Utilice dos antenas LPDA para recibir comunicaciones inalámbricas.Una es para recibir y transmitir CDMA800M, GSM900M, DCS1800M y WCDMA2100, y la otra antena es para recibir y transmitir FDD-LTE 1800M y TDD-LTE1900M / TDD-LTE2300M / TDD-LTE2600M (la señal de tres vías D, E y Las bandas F para 4G móvil son seleccionadas automáticamente por el dispositivo).

Construcción de cableado:
último caso de la compañía sobre Caso de la cobertura de la señal del aumentador de presión de la Todo-red de ocho bandas  4
Después de completar la construcción, pruebe que las intensidades de la señal del primer canal se muestran a continuación:
último caso de la compañía sobre Caso de la cobertura de la señal del aumentador de presión de la Todo-red de ocho bandas  5El primer canal tiene una potencia de salida completa de alrededor de +17dbm.

Las intensidades de la señal del segundo canal se muestran a continuación:
último caso de la compañía sobre Caso de la cobertura de la señal del aumentador de presión de la Todo-red de ocho bandas  6
4G FDD-LTE1800M de China Unicom y Telecom tiene una potencia de salida completa en el segundo canal: +17dBm.

El canal móvil 4G bloquea automáticamente la banda F TDD-LTE1900M con la mejor intensidad de señal + 17dBm de potencia máxima de salida.

En el estado de funcionamiento normal de cada banda de frecuencia del equipo, la prueba de intensidad de la señal de cada banda de frecuencia en la sala es la siguiente:
último caso de la compañía sobre Caso de la cobertura de la señal del aumentador de presión de la Todo-red de ocho bandas  7
último caso de la compañía sobre Caso de la cobertura de la señal del aumentador de presión de la Todo-red de ocho bandas  8

La intensidad de la señal de los tres principales operadores, ya sea señal de llamada o señal de datos, ha alcanzado el límite máximo.Además, cuando muchas personas prueban la señal de llamadas y datos al mismo tiempo en el bar, la intensidad de la señal se mantiene estable para satisfacer las demandas.

último caso de la compañía sobre Caso de la cobertura de la señal del aumentador de presión de la Todo-red de ocho bandas  9
Se realizó una prueba de puntos de la señal de China Mobile y China Unicom, que muestra que la cobertura de la señal y la intensidad de la señal están equilibradas.Como se muestra abajo,
último caso de la compañía sobre Caso de la cobertura de la señal del aumentador de presión de la Todo-red de ocho bandas  10
Resumen:
En caso de utilizar un amplificador de red completa de 8 bandas, no es necesario considerar la frecuencia de trabajo, ya que se incluyen todas las frecuencias de los operadores de señal.Por lo tanto, al diseñar el plan de construcción, solo debemos considerar el área de cobertura, el alcance y la antena requerida y la longitud de los cables.

Lo mejor es instalar dos antenas exteriores LPDA en una posición invertida, apuntando en diferentes direcciones, de modo que los seis conjuntos de valores en la pantalla del dispositivo funcionen con el valor de salida máximo.
